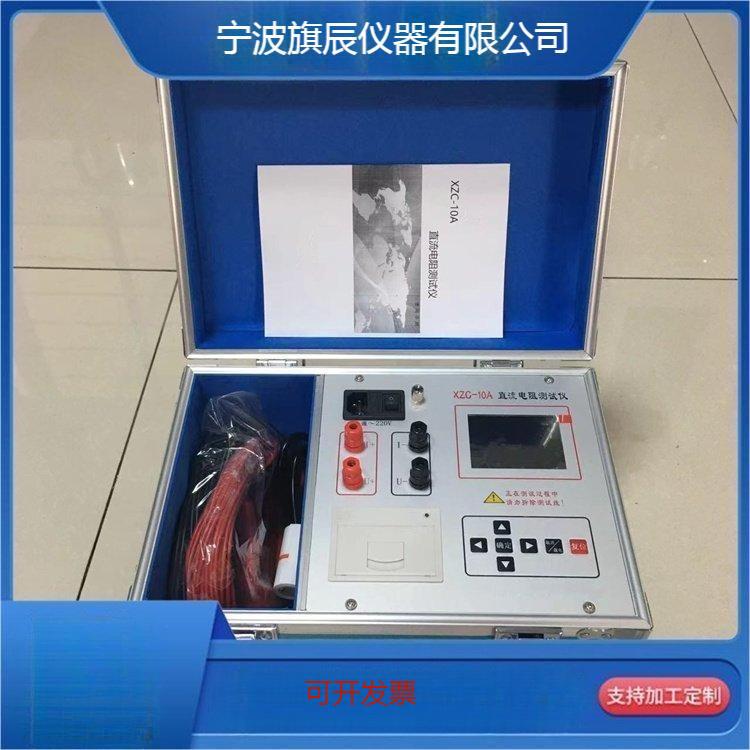

变压器线圈选材制造缺陷和运行JY44B直流电阻测试仪

(岳：187**5841**5506）

一、概述：

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，公司利用自身技术优势研制了直流电阻测试仪。直流电阻测试仪该仪器采用全新电源技术，具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由双芯片采样，精度更高，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的安全运行。

系列直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。

二、安全措施

1.使用本仪器前一定要认真阅读本手册。

2.仪器的操作者应具备一般电气设备或仪器的使用常识。

3.本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、 阳光直射等场所使用。

4.仪表应避免剧烈振动。

5.对仪器的维修、护理和调整应由专业人员进行。

6.测试完毕后先关闭电源，再拆除测试线。

7.测量无载调压变压器，一定要等放电指示停止后，切换档位。

8.在测试过程中，禁止移动测试夹和供电线路。

三、性能特点及技术指标

1.输出电流及量程：最大输出电流： 10A,

电流	量程（精度）	电流	量程
10A	1mW-100mW（±0.2%±5个字）	0.1A	1W-100W（±0.2%±5个字）
5A	100mW-1W（±0.2%±5个字）	10mA	100W-1KW（±0.5%±5个字）
1A	500mW-5W（±0.2%±5个字）	1mA	500W-1KW（±0.5%±5个字）

注：使用自动挡时测试时，电阻有跳动时或电流不对时请选择手动电流。

或变压器柱头有镀锌层电流钳没有夹紧接触不好。抓紧电流钳头转动几下。

2.最高分辨度： 0.1mW。

3.仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。

4.具有存储功能。

5.工作电源：AC220V±10﹪，工作温度：﹣10℃～40℃。

6.工作湿度：环境湿度＜80%RH

7.仪器重量：4㎏。

四、系统介绍

1.AC220 电源插座，自带开关及保险仓

2.接地柱：地线接线端子

3.I+  I-：输出电流端子

4.V+　V-：采样电压端子

5.面板按键有选： 循环键（改时间专用）；复位键，选择键，确认键。

6.确认键：确认当前选择，在测试状态下，按确认键保存打印数据，在“历史记录”里也可用此键打印数据。在时钟修改里当增加数字来使用。

1.复位键：按下此键，菜单返回上一级回到初始状态。

2.选择键：按此键可以选择菜单和电流，测试结果出来后长按3秒可以打印结果。在时间调整里当减少键使用。

3.循环键（时间循环）此键只有在调整时间里使用，当进入时间时，按下此键就可以用选择键或确认键来调整(年)份，年份调整好后，再按循环键，进入（月)调整，同样按选择键或确认键来调整，到（秒）调整好和  再按一下循环键，时间就修改保存好了 ，此时显示屏上面就跳出你设定的时间了。
